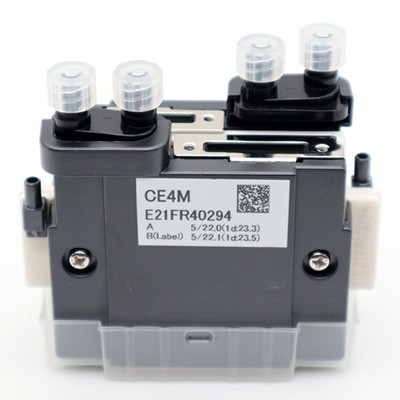

Toshiba CE4M-Druckkopf: Präzision und Geschwindigkeit im industriellen Inkjet-Druck

Der Toshiba CE4M-Druckkopf hat sich im industriellen Inkjet-Umfeld als vielseitiges Arbeitstier etabliert, das die Lücke zwischen hochauflösender Bildgebung und Hochgeschwindigkeitsproduktion schließt. Basierend auf der Dünnschicht-Piezo-Technologie (TFP) liefert der CE4M eine native Auflösung von 300 dpi über eine Druckbreite von 53,7 mm, angesteuert durch 636 in mehreren Reihen angeordnete Düsen. Die minimale Tropfengröße von 5 pl in Kombination mit einer 8-stufigen Graustufenmodulation ermöglicht weiche Farbverläufe und eine scharfe Konturendarstellung. Damit eignet sich der Druckkopf hervorragend für ein breites Anwendungsspektrum – vom UV-Flachbettdruck und der Etikettenherstellung bis hin zur Dekoration und der Produktion von Werbeartikeln.

Was den CE4M von vielen Konkurrenzmodellen abhebt, ist sein ausgewogenes Leistungsprofil. Mit einer Ansteuerfrequenz von 28 kHz erreicht der Druckkopf Produktionsgeschwindigkeiten, die deutlich über denen von Einsteigermodellen liegen, ohne dabei die für detaillierte Grafiken und feine Texte erforderliche Präzision bei der Punktplatzierung einzubüßen. Diese Kombination aus Geschwindigkeit und Präzision macht ihn zur bevorzugten Wahl für Maschinenhersteller im mittleren Industriesegment, wo Kunden zuverlässige Ergebnisse erwarten, ohne die hohen Kosten für Ultra-High-End-Druckköpfe tragen zu wollen. Die Kompatibilität mit UV-härtenden, lösemittelbasierten und wasserbasierten Tinten erweitert zudem die Einsatzmöglichkeiten auf unterschiedlichsten Materialien.

Auch hinsichtlich der Langlebigkeit stellt der CE4M seine industrielle Tauglichkeit unter Beweis. Bei normalen Betriebsbedingungen und sachgemäßer Wartung erreicht der Druckkopf typischerweise eine Lebensdauer von ein bis zwei Jahren, was die Häufigkeit und die Kosten für einen Austausch im Vergleich zu kurzlebigeren Alternativen reduziert. Die korrosionsbeständige Düsenplatte und der robuste interne Aufbau sind für die anspruchsvollen Bedingungen der Serienproduktion ausgelegt, in der Ausfallzeiten die Rentabilität direkt beeinträchtigen. Die kompakten Abmessungen von ca. 120 mm × 80 mm × 30 mm und das Gewicht von rund 150 g erleichtern zudem die Integration in Mehrkopf-Systeme für großformatige Anwendungen.

Aus Sicht der Systemintegration profitiert der CE4M von einer breiten Kompatibilität mit bestehender Treiberelektronik und Wellenformprofilen, die im industriellen Inkjet-Sektor weit verbreitet sind. Gerätehersteller können auf bewährte Referenzdesigns zurückgreifen, um Entwicklungszyklen zu verkürzen, während Endanwender von der Verfügbarkeit technischer Unterstützung und von Ersatzteilen über eine etablierte Lieferkette profitieren. Die Betriebsspannung des Druckkopfs von 24 V DC und die einfache mechanische Schnittstelle reduzieren zudem den Entwicklungsaufwand bei der Schaffung neuer Plattformen.
