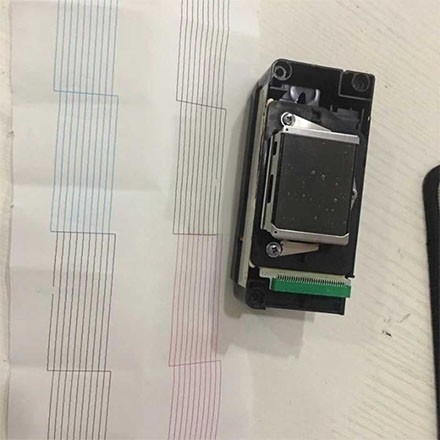

DX5 Druckkopf, grüner Anschluss: Signal und Stabilität

Im komplexen Ökosystem des digitalen Großformatdrucks liegt der Fokus oft stark auf den piezoelektrischen Elementen und Düsenplatten des Druckkopfs. Ein häufig übersehenes, aber entscheidendes Bauteil bestimmt jedoch die Langlebigkeit und Signalqualität der gesamten Druckeinheit: die Schnittstellenkabelbaugruppe, erkennbar am Industriestandard „DX5 Printhead Green Connector“. Dieses markante Merkmal ist nicht nur eine ästhetische Entscheidung; es dient als wichtige Kennzeichnung für Kompatibilität, Signalabschirmung und Wartungsprotokolle in hochpräzisen Druckumgebungen.

Visuelle Identifizierung und Kompatibilitätssicherung

Der „grüne Stecker“ bezeichnet die spezifische Farbcodierung des flexiblen Flachbandkabels (FFC) bzw. der flexiblen Leiterplatte (FPC), die direkt mit den Eingangspins des DX5-Druckkopfs verbunden ist. In einer Werkstattumgebung, in der verschiedene Druckkopfgenerationen (wie DX4, DX7 oder XP600) im Einsatz sein können, dient dieser grüne Farbton als sofortige visuelle Sicherung gegen Fehlpaarungen. Die Pinbelegung und die Spannungsanforderungen der DX5-Architektur unterscheiden sich deutlich von ihren Vorgängern. Die Verwendung eines Kabels mit dem standardmäßigen grünen Stecker gewährleistet die perfekte Kompatibilität der 42-poligen Konfiguration mit der Logikplatine des Druckkopfs und verhindert so Kurzschlüsse, die durch ein unpassendes Kabel entstehen könnten. Diese farbcodierte Standardisierung vereinfacht den Austauschprozess und ermöglicht es Technikern, die Kompatibilität vor dem Einschalten des Systems auf einen Blick zu überprüfen.

Signalabschirmung und Datenübertragungsstabilität

Neben der Kennzeichnung ist die Baugruppe mit dem grünen Stecker auf elektromagnetische Verträglichkeit ausgelegt. Der DX5-Druckkopf arbeitet mit hohen Auslösefrequenzen und erfordert die Übertragung komplexer Datensignale zur gleichzeitigen Steuerung Tausender Düsen. Der grüne Stecker umschließt typischerweise eine abgeschirmte Kabelbaugruppe, die elektromagnetischen Störungen (EMI) durch die Hauptplatine, die Schrittmotoren und die Netzteile des Druckers widersteht. Die über die Steckerschnittstelle geerdete Abschirmung verhindert Signalübersprechen und Datenbeschädigung. Diese Integrität ist entscheidend für die präzise Platzierung der Drucktropfen. Ohne diese Verbindung können Drucker Symptome wie fehlende Düsen, vertikale Streifenbildung oder unregelmäßige Druckfolgen aufweisen, die oft fälschlicherweise als Druckkopfdefekte diagnostiziert werden, obwohl die eigentliche Ursache eine fehlerhafte Verbindung ist.

Verschleißminderung und erleichterte Wartung

Die Schnittstelle zwischen Kabel und Druckkopf ist ein mechanisch beanspruchter Punkt, der im Betrieb Vibrationen und Temperaturschwankungen ausgesetzt ist. Der grüne Stecker verfügt über einen verstärkten Verriegelungsmechanismus, der das Kabel fest mit dem Druckkopfgehäuse verbindet. Diese Konstruktion verhindert Mikrobewegungen, die die empfindlichen, vergoldeten Kontakte auf der Leiterplatte des Druckkopfs beschädigen könnten. Wartungsfachkräfte profitieren von der Robustheit dieses Steckers, da er ein sicheres Trennen und Wiederverbinden bei der routinemäßigen Reinigung oder beim Druckkopfwechsel ermöglicht. Er reduziert das Risiko, Pins zu verbiegen oder die Leiterbahnen des flexiblen Kabels zu beschädigen häufige Probleme bei minderwertigen, ungeschirmten Alternativen. Durch den Erhalt der physischen Integrität der Verbindungsstelle verlängert die grüne Steckerbaugruppe die Lebensdauer des teuren Druckkopfs.
